High-precision five-digit DC ammeter head digital display digital display Super four-digit semi-multimeter milliampere current

特点：

1、供电灵活：不需要隔离电源，可以用系统共地的电源供电。

2、体积小巧：外形尺寸仅48mm*29mm*21mm

3、精度较高：测量范围为0-3.0000A超过传统0-2.0000A表头。

4、价格低廉：传统四位半表价格都要35元左右，此款仅20余元。

细红线：电源供电正极，需接入直流3.5-30V范围内的电源正极

细黑线：供电负极（与粗黑线直通系统取电时需要悬空）

粗红线：电流测量信号输入正极

粗黑线：电流测量信号输入负极

说明：表头需要独立供电，供电范围是直流3.5-30V，当红黑线之间接入供电后，表头会显示0.0000（极个别可能出现1），这时就可以将粗黑线与粗红线串联到被测电路之中。

 特别注意：(请仔细按照说明接线，否则烧坏后果自负，如烧坏后更换，维修，来去运费自理)

1.流表的供电端与测量端的地线采用共地设计，也就是说，供电电源的地线与测试端的地线是相通的，所以电流表的测试端只能串在用电器之后（既被测设备的负极与被测设备电源的负极之间）

2.表头供电端采用单独隔离供电(可以有效避免电流表误串联到正极烧坏表头)

高精度电压表与电流表同一系统中用隔离供电接法：

此同规格 五位高精度电压表连接：http://item.taobao.com/item.htm?spm=a1z10.5.w503758329.83.OnEL0u&id=19318211628

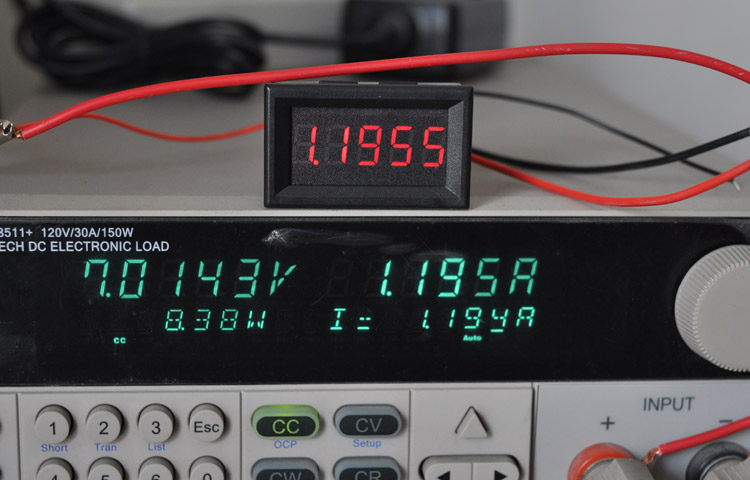

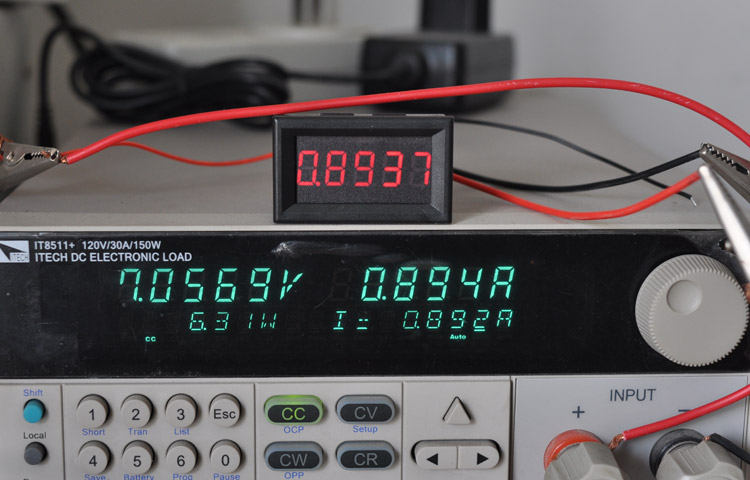

产品对比测试图：（以6位半万用表的读数为标准）

说明：对比此电流表精度请至少以五位半以上万用表，本产品都用6位半万用表，作为产品的校准仪器，保证了产品极高的精度。普通万用表电流档在指标都比较差，所以对比测试的时候，请对比设备一定要留足够的精度余地，否则结果可信度不高。就是说，一般万用表基本上赶不上，此表头的校准精度。

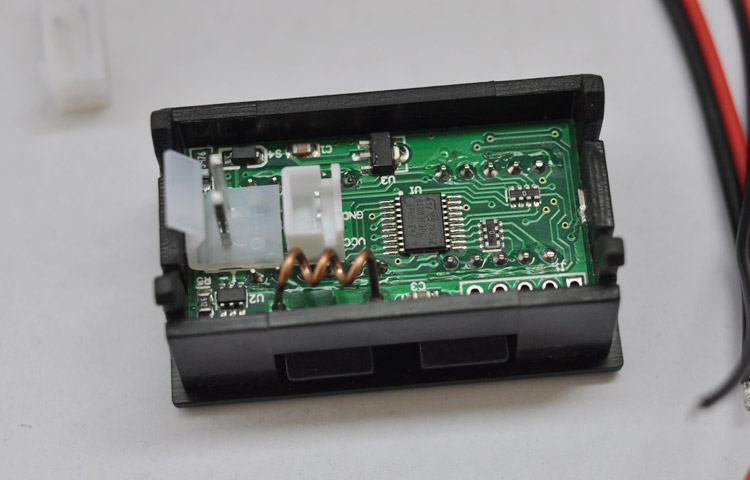

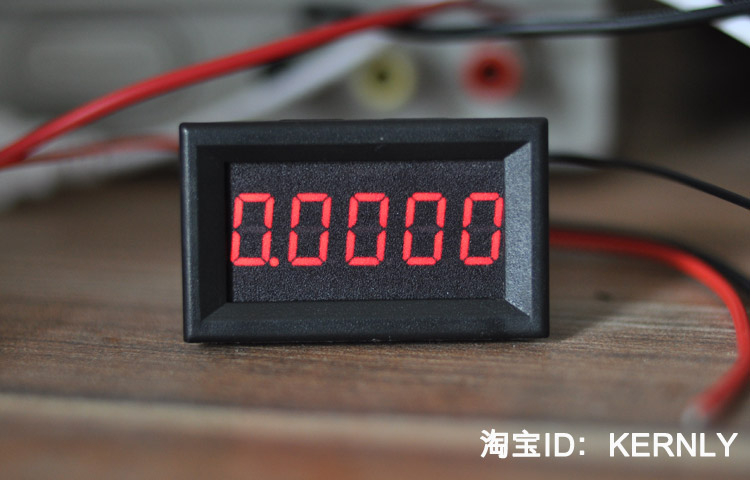

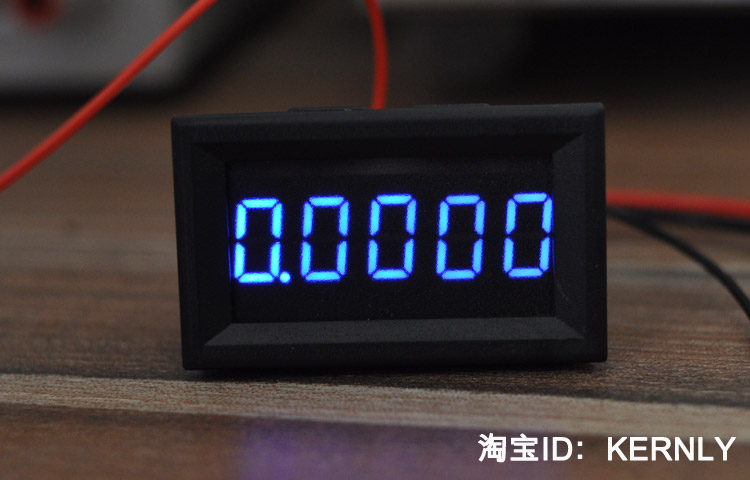

产品实拍图片

注意：相机拍图是有色差的

产品有时可能会升级更新，电路部分可能有时会有少许改动，如图片未更新过来，请一切以实物为准。

和负载对比，精度比下面的负载要高，供大家参考。此表头，此精度，此价位是非常的划算，和有性价比的。
