Dc0-100v 10a 50a 100a светодиодный двойной дисплей цифровой вольтметр прямого тока амперметр измерительная головка

DC0-100V 100A LED直流双显示数字电压电流表头

（详情提供中英文描述）

中文描述：

注意事项：

根据客户经常出现的各种疑问作出以下总结参考：

注意：量程为50A或100A的表不管测量的电流是否少于10A一定要接上分流器才能测量电流！否则会烧坏表头。

电压显示正常，电流显示0.00或0.0

确保粗黑线是接到电池的负，粗红线接到负载的负。

（注意放电跟充电的接线不一样，见Z后关于负载和电源的概念）

（表头使用原装进口芯片，出厂时经过非常严格的测试与校准，保证.没质量问题才出厂。遇到电流显示0的情况99.99%是接线不对，请耐心细心检查接线）

电流显示不准：

如果是直接供电的或独立供电电源跟设备电源是共地的，只要把细黑线断开即可。

接上电源不显示：

凡是交流电经过整流的电一定要接一个1000uF以上的电解电容滤波后才能给表头供电。

判断表头好坏（下面是正常表头的两种情况）

不接分流器，接细红线和细黑线到电源，量程为50A的表头电流显示50.0~59.9，量程为100A的表头显示100~109；

接上分流器，接细红线和细黑线到电源，量程为50A的表头电流显示0.00，量程为100A的表头显示0.0；

其它注意事项：

测电流只能串在电源的负和负载的负。

电压范围：5根线的表头供电电压范围是4~28V，也就是细红线接的电压不能超过28V。

关于负载和电源的概念：

放电时：电池、开关电源、变压器是电源，电阻、电灯、电机、用电的设备是负载。

充电时：充电器、发电机、太阳能是电源，充电池、蓄电池是负载。

 英文描述：

 Product Description

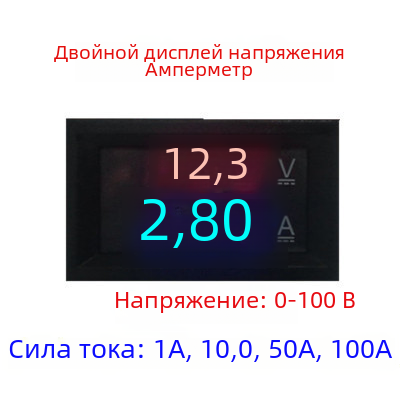

图片展示：

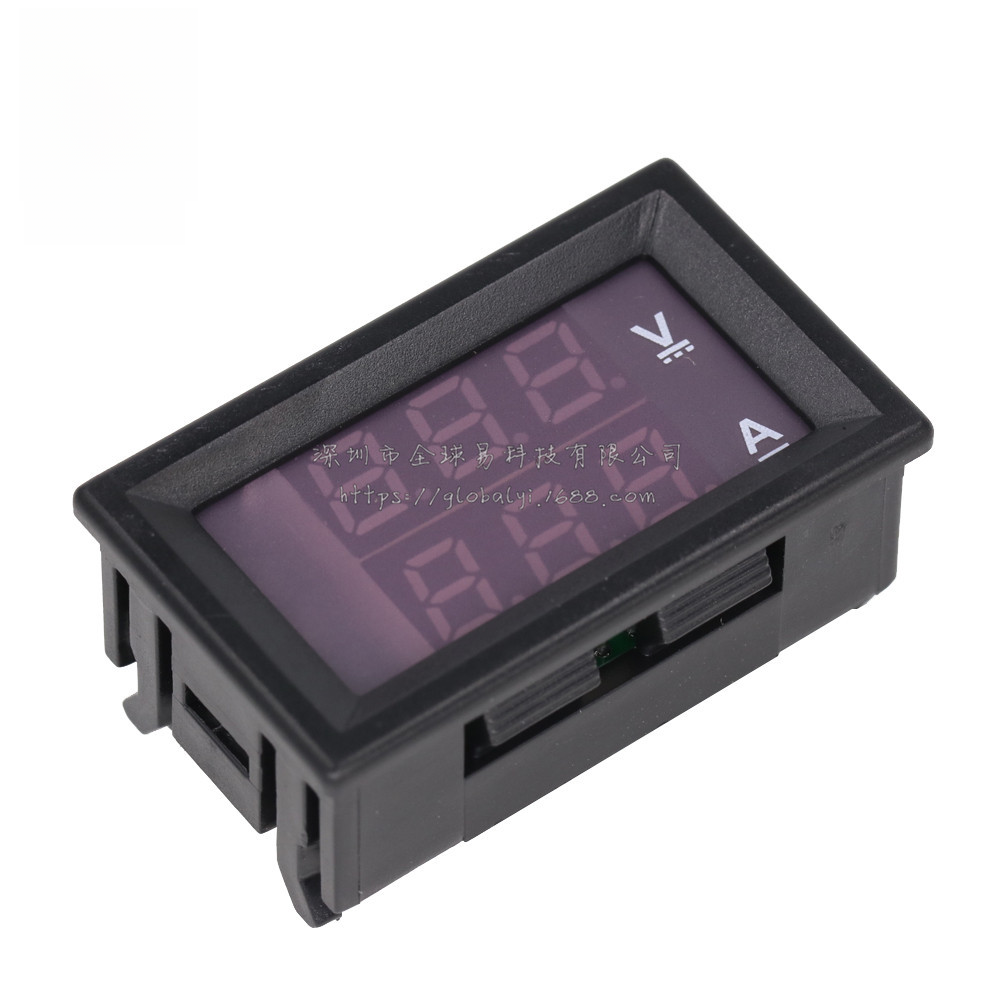

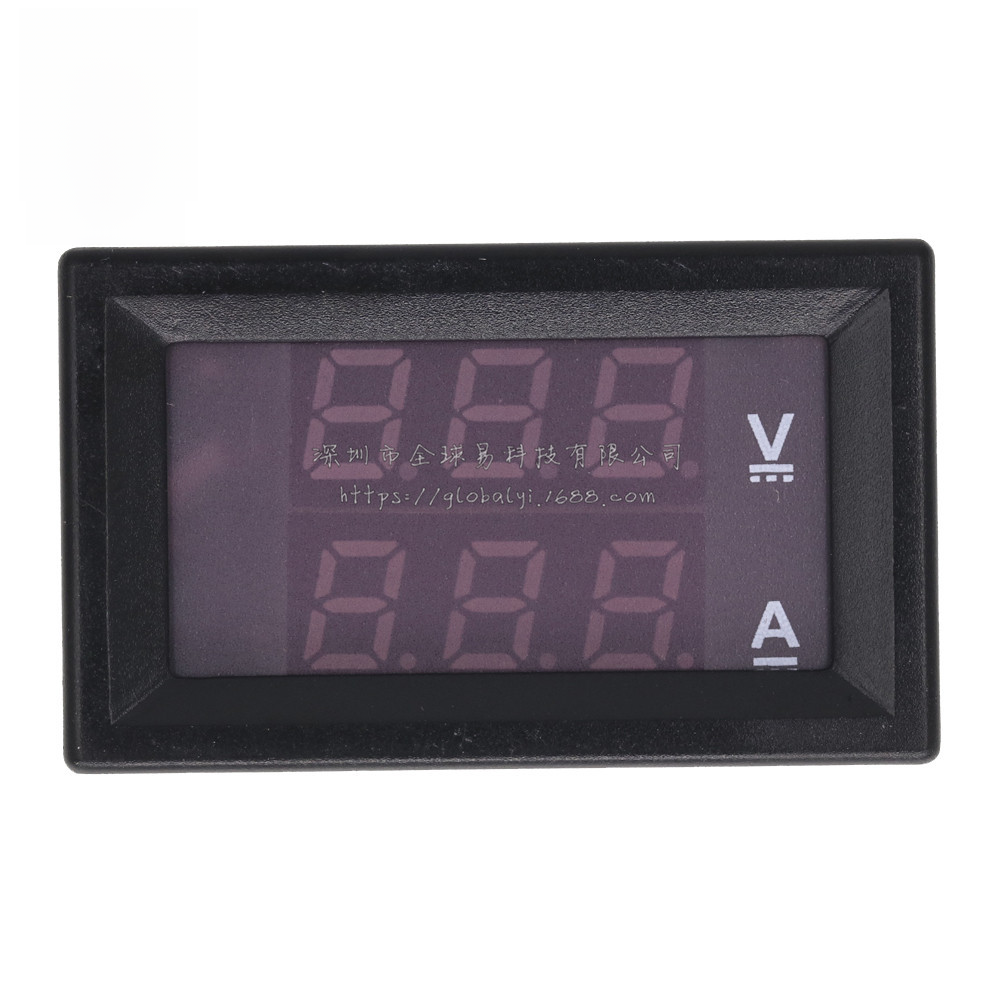

实物图：

接线图：
