284 небольшой облачный оптоэлектронный светодиодный светильник с шариками, подсветка телевизора, несъемный экран, детектор, помощник по ремонту

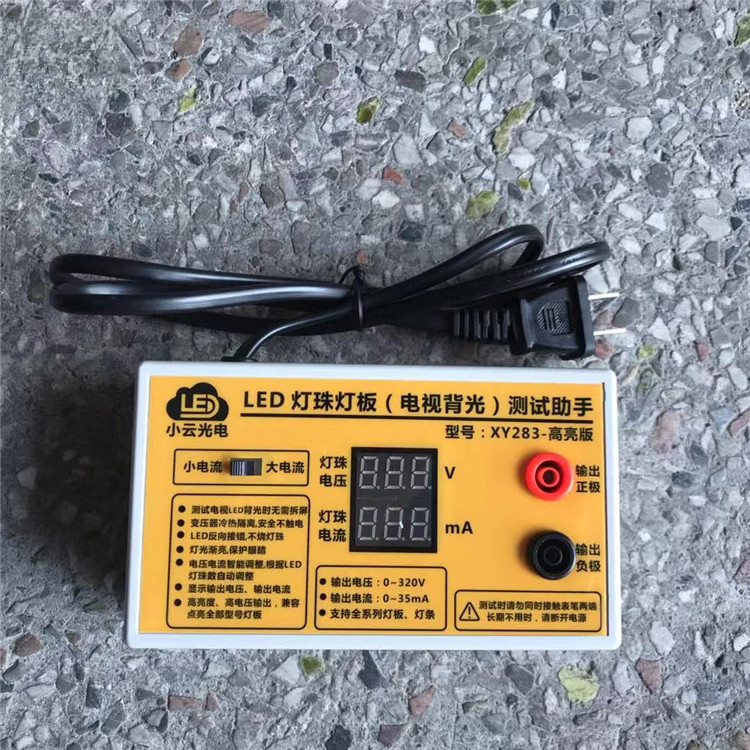

型号：XY283-高亮版 中文版

=============================================================

Model：XY284-GHB 英文版

名称：LED灯珠灯板 液晶背光测试仪

输出电压：0~320V

输出电流：0~35mA

适用产品：支持全系列灯板、灯条、液晶背光

包装规格：50个/箱, 59*45*42（cm),毛重：15KG

产品特点：

.测试电视背光时无需拆屏

.LED反向接错,不烧灯珠

.显示输出电压、输出电流
.高亮度、高电压输出，兼容点亮全部型号灯板
.变压器冷热隔离,安全不触电
.灯光渐亮bao护眼睛
.电压电流智能调整,根据LED灯珠数自动调整
.两档电流切換

使用说明
一：插上电源(AC85~265V)，稍等片刻：待仪器电压显示最高电压320V以后，插上对应的红黑表笔，即可开始测试。

二：测试时将红黑表笔分别接触LED光源正负极，光源会自动由微亮慢慢 （3~55)上升到高亮后稳定。如果不想亮度太高，可以在觉得适合的亮度时拿开表笔。

再进行下一次测试时 ，可重复上述过程。

三：仪器采用输出电压自动适应，电流由小到大自动缓升技术，不烧灯珠不触电，不小心短时间接反灯串灯珠不会烧，但是对于质量差的小功率单颗灯珠有可能被反向击穿的，所以单颗灯珠不建议尝试反接。

四：液晶背光屏免产屏测试方法
1.将恒流板和灯条的接口插座拔开；
2、将仪器的红黑表笔分别对应插入LED灯条接口的正负极；
3、打开电视机电源，使电视机（除恒流板以外）正常上电；这时，如果灯条正常，液晶屏，主板和逻辑板都正常，就可以通过屏幕看到正常的画像了，只是亮度可能要比原机的正常亮度稍低。
4 数显显示实时电压：同一电视的每组灯条电压应相同，如果测试时电压误差超过3V，则灯条的电压可能有问题。也可与同型号的好灯条对比，通过对比电压来判断背光灯条的好坏。

五：测试技巧
1、测试时，显示电压=开路电压，表示被测灯条可能接反或有开路故障；
2、测试时，显示电路=000V，表示被测灯条或灯珠短路；
3、测试两个没有电气连接的对象时，如果显示电压明显低于开路电压，表示这两个被测对象之间存在漏电。

批量出货前，我们都会做好测试！
