集成各类芯片数据模型1300余种，晶体管数据模型420余种，涵盖了常见的大部分24脚以内的通用器件，可以大幅度减少维护工作量，提高工作效率。连接 线升级成FPC  链接性更好

维修助手9v叠片电池，和普通万用表电池一样，耗电是很普通的数字万用表。按回车键可以开机第一次开机自动运行一次自检，自检检测到电池电压超过两秒后显示在屏幕上，当电池电压低于7v时，更换电池，以确保测量精度。如果没有报警，则可以开始测量工作。Native ad 10 ad，5v电压的理论分辨率为0.0048v。由于使用电池供电，不适合测量大功率晶闸管。齐纳值必须以实测为准，不能只看标称值。初始化的默认目录是搜索目录。一个普通光耦的光耦测试多达十几个参数，简单的测量光耦逻辑比没有太大的实际意义，本机可以测试光耦二次饱和电压以供参考。测试标准的4英尺光耦合器。

多功能集成电路测试仪使用说明：

tsh系列多功能集成电路测试仪是一流的微电子工程师、维修团队设计的专业设备。

 您可以选择不同的测试模式

5v模式，

3.3v模式，

自动模式

可测试osmo系列、osmo系列、cd4000系列、hef400系列、4500系列、运放、接口芯片、光耦、三极管自动识别稳压器稳压值识别等。

各类集成芯片数据模型1300多种，晶体管数据模型420多种，

涵盖最常见的通用24针设备，可显着减少工作量并提高工作效率。

指示：

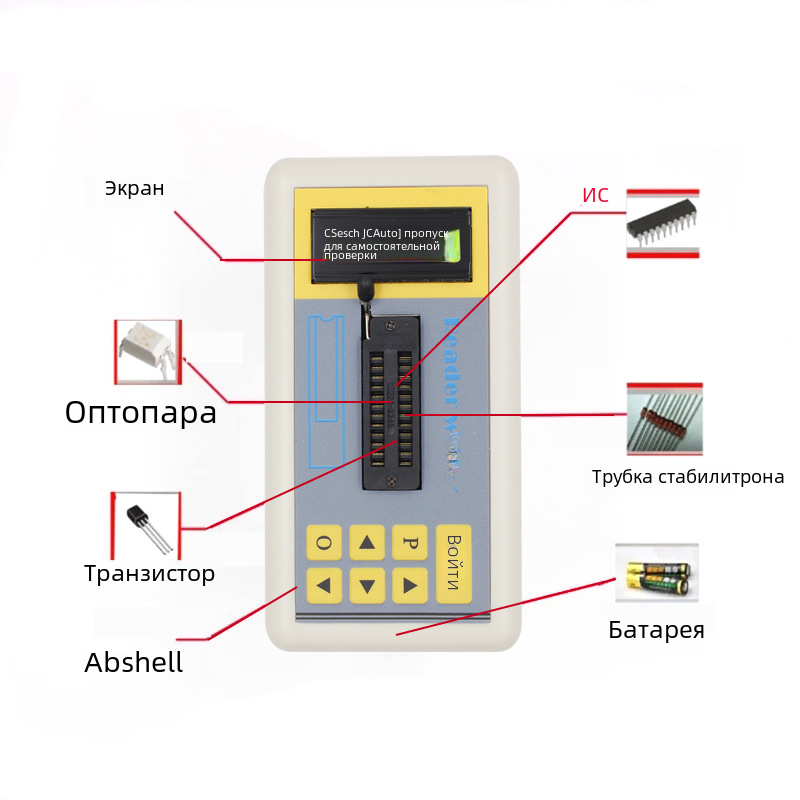

面板上有七个按钮，分别用于向上、向下、向左、向右和键入键和热键o、p。

上下键用于调整目录和更改型号，左右键用于左右移动光标选择要更改的项目。输入键用于换机和执行测试命令。打开两节5 #1.5v电池上的电池盖并关闭电池盖。按回车2秒以上开机，开机自动显示当前电池电压，当电池电量过低时，更换电池，电压过低会影响测试结果的可靠性和自动关机保护。

开机：按回车键2秒以上开机。

关机：1在OFF目录下按回车键则立即关机。

2按进入任意目录按回车键10秒以上挂断。

3在无任何操作60秒后，自动关机

快捷：1按0键为快速关机键（06型）

按钮2 p键 重复自检、复位按钮

设备定位方法如下图：

1、将芯片、光耦置于对齐上方，1脚ic对齐座。

2、左边三极管，大部分是三个插槽。

3、ic调节器放置座13和14脚。

注：晶体管显示管脚顺序从左到右分别对应10-foot、11-foot、12-foot ic block。

（非内置电池或适配器）

对于多功能一线人员维修工程测试仪，c不同的挂钩测试模式：

5v模式/3.3v模式/自动模式

 可以测试74ch系列、osmo系列、cd4000系列、hef400系列、4500系列、运算放大器、接口类芯片、光耦、晶体管自动识别、稳压器电压值识别。

集成各类芯片数据模型1300余种，晶体管数据模型420余种，覆盖24英尺内最常见的器件，可大大减少维护工作量，提高维护效率。

维修助手9v叠片电池，和普通万用表电池一样，耗电是很普通的数字万用表。按回车键可以开机



问：什么是有载测试？

   答：故名思意 有载测试即在芯片测试中芯片的每个输出管脚都加有一定负载，使其并非工作在空载状态，更接近芯片在实际电路中的工作状态。有负载测试相对于空载测试的意义在于可以测试出驱动能力下降、功能正常但老化、弱击穿等软故障芯片。编程器普遍采用空载测试，集成电路测试仪一般采用有载测试，大型测试仪更是采用多负载可变阻抗测试精度更高。本机采用固定负载测试，效果逊于大型机好于空载测试。

问：阀值测试有什么意义？

答：功能测试是最基本的测试 当芯片严重损坏时如击穿、开路等，只需功能测试便可识别。对于芯片老化、驱动力下降阀值测试的意义就凸显出来了。如下示意图中某逻辑芯片中的vt4和vt5在老化后会出现贝塔值下降导致输出电平不标准，在实际电路板上表现可能为有时候正常有时候又不正常或虽温度改变故障又消失了。我们用实例来验证一下：用一个74系列芯片给其某输出管脚串入一只电阻，模拟芯片老化驱动力下降的情况，视频中的编程器为市场售价3000多元的某品牌国产程编程器。可见编程器无力识别老化器件，也不能区分类型，而维修精灵可轻易识别。（请不要误解无意诋毁任何品牌编程器，其他品牌编程器也是一样的，原因在于用途不同硬件结构设计不同。http://v.youku.com/v_show/id_XMzQ5NzkxMTc2.html）（复制此链接至地址栏）

请仔细阅读宝贝说明：

问：是否有循环测试？

答：search目录下是1+11次测试，其他目录下是直接12次测试，即没按下一次enter键就执行12次测试，只要有一次测试不通过即认为此芯片为故障芯片。

问：是否可以数据库升级？

答：可以。升级需要一只232转TTL下载模块。需要的朋友可以拍此链接。http://item.taobao.com/item.htm?id=10913477081

工作原理简介：

维修精灵采用2节5号电池，耗电低易购买。按压enter键2秒以上便可开机.开机后首先自动执行自检，自检通过后检测电池电压并显示在屏幕上，（06型显示的是系统电压）当电量过低时请更换电池，以保证测量准确性。若无报警则可以开始测量工作。本机AD为10位AD,对5v电压的理论分辨率是0.0048v。由于使用电池供电不适宜测量大功率可控硅。稳压管的稳压值应以实测为准，不能仅看标称值。开机后默认目录为search目录。

发货清单：维修精灵主机一台不含电池+简易说明书一份
