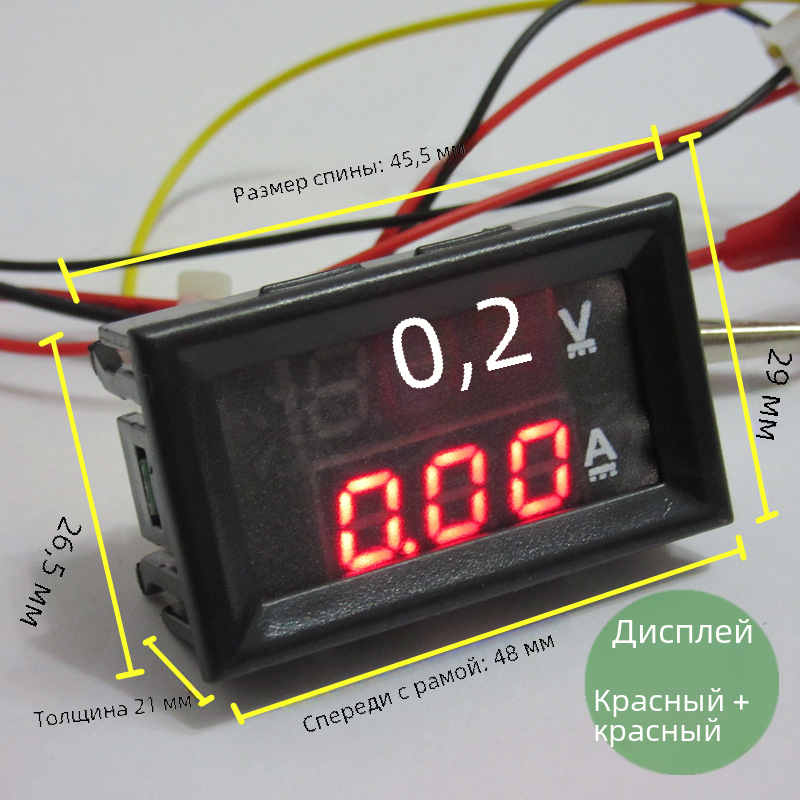

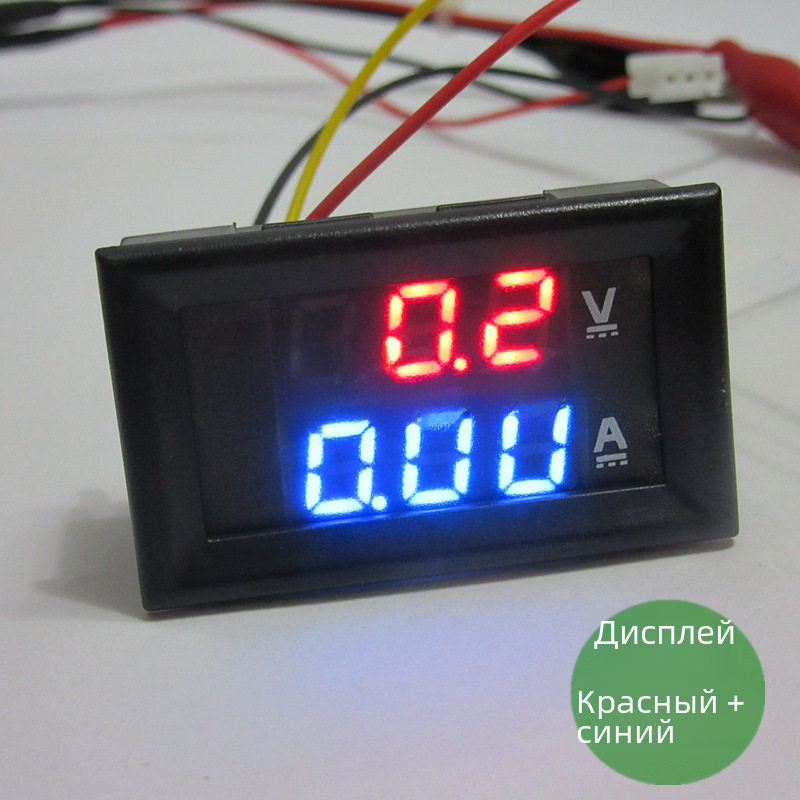

DC0-100V 1A 10A 50A 100A LED DC двойной дисплей Цифровой вольтметр цифровой измеритель тока

双显示电压电流表头VC288

 可以定制 厂家直销  需要和客服联系..

宝贝描述：

● 高精度，高可靠性，适用高端应用场合

● 具有反接保护，接反不烧。

 10A电压电流表头本身内置分流器了，50A/100A电压电流表头需要另外购买（以上选项可以勾选购买 ）分流器（注意在接电源之前必须先接分流器）

 表的供电电压必须是4--30V，超过30V需DU立供电, 请按图接线，分流器的四个点不可随意更改!!!

宝贝描述：

● 高精度，高可靠性，适用高端应用场合

● 具有反接保护，接反不烧。

技术参数：

 根据客户经常出现的各种疑问作出以下总结参考：

注意：量程为50A或100A的表不管测量的电流是否少于10A一定要接上分流器才能测量电流！否则会烧坏表头。

电压显示正常，电流显示0.00或0.0

确保粗黑线是接到电池的负极，粗红线接到负载的负极。（注意放电跟充电的接线不一样，见Z后关于负载和电源的概念）。（表头使用原装进口芯片，出厂时经过非常严格的测试与校准，保证.没质量问题才出厂。遇到电流显示0的情况99.99%是接线不对，请耐心细心检查接线）

电流显示不准

如果是直接供电的或DU立供电电源跟设备电源是共地的，只要把细黑线断开即可精准。

接上电源不显示

凡是交流电经过整流的电一定要接一个1000uF以上的电解电容滤波后才能给表头供电。

判断表头好坏（下面是正常表头的两种情况）

不接分流器，接细红线和细黑线到电源，量程为50A的表头电流显示50.0~59.9，量程为100A的表头显示100~109；

接上分流器，接细红线和细黑线到电源，量程为50A的表头电流显示0.00，量程为100A的表头显示0.0；

其它注意事项

测电流只能串在电源的负极和负载的负极。

电压范围：5根线的表头供电电压范围是4~28V，也就是细红线接的电压不能超过28V。

关于负载和电源的概念

放电时：电池、开关电源、变压器是电源，电阻、电灯、电机、用电的设备是负载。

充电时：充电器、发电机、太阳能是电源，充电池、蓄电池是负载。
