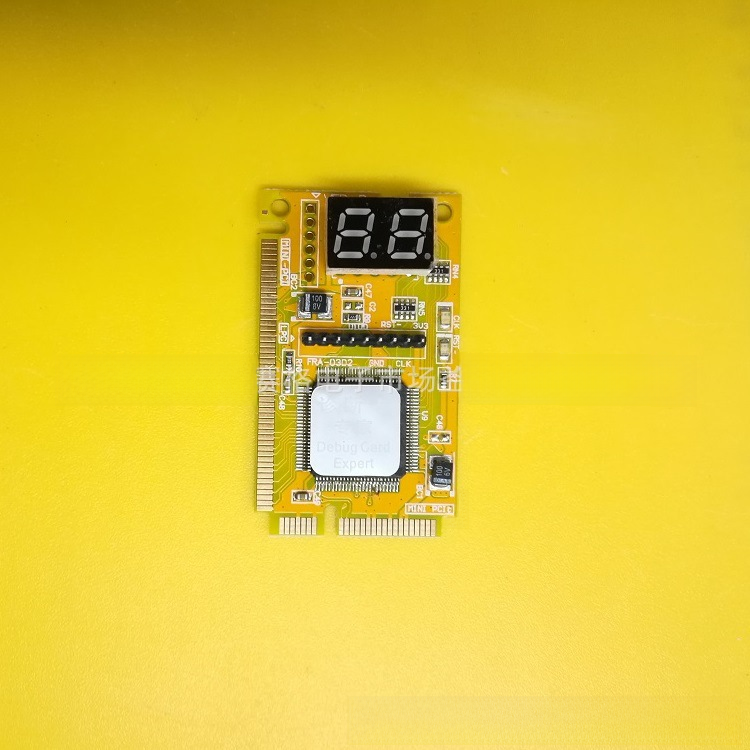

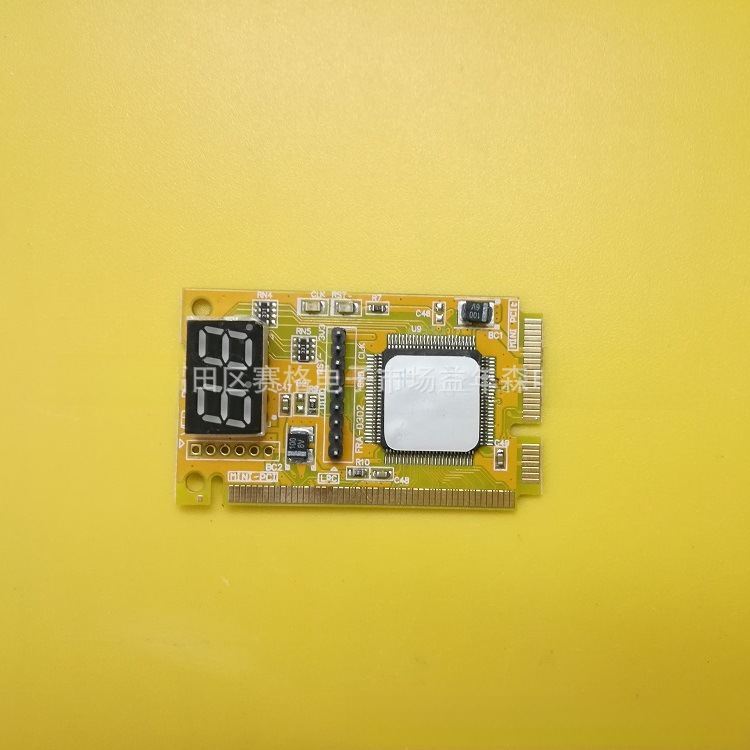

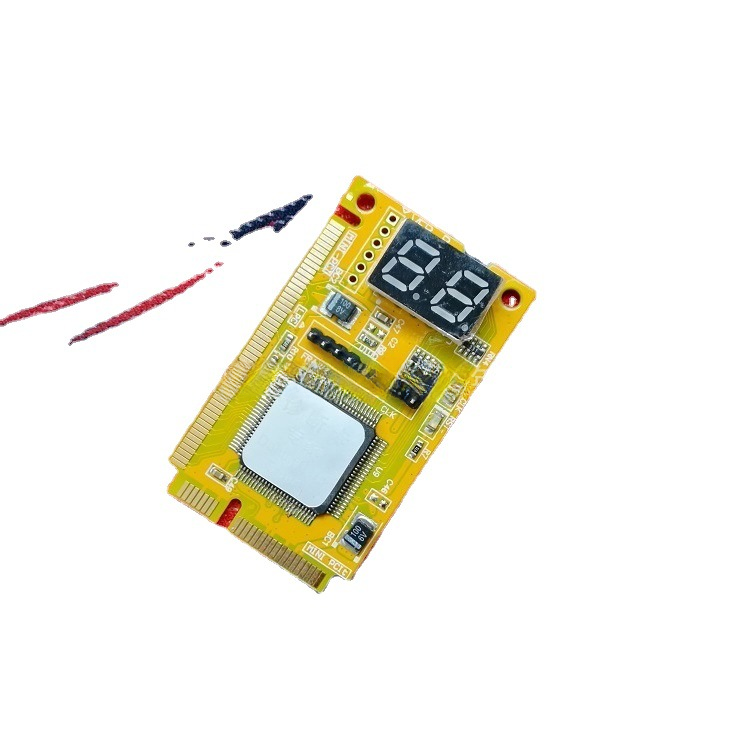

Ноутбук карта проверки неисправностей материнской платы «Три в одном» ноутбук Диагностическая карта PCI-E MINIPCI-E Диагностическая карта

补充说明：由于厂家升级改版和产品生产批次不同，诊断卡的外观和显示 灯颜色有所不同，但是品质一样，以实物为准！按库存发货，介意者慎拍！

         该笔记本诊断卡支持Mini PCI， Mini PCI-E, LPC 总线接口。诊断卡工作时，仅需连接到其中的一个接口，剩下的两个接口无需连接。该诊断卡使用方便，稳
定性好，是笔记本电脑维修的理想工具。

 三合一诊断卡产品简介：

  一：诊断卡的Mini PCI接口
Mini PCI是被笔记本主板普遍使用的接口，它的功能类型于PCI总线。Mini PCI总线共有124 个管脚，该诊断卡通过使用其中的101个管脚实现了所需的功能。当该诊断卡被安装到笔记本的Mini PCI插槽上的时候，该诊断卡的长度会短于主板Mini PCI插槽的长度。
这给使用该诊断卡带来了方便。

二：诊断卡的Mini PCI-E 接口
Mini PCI-E 是笔记本主板正在逐渐使用的新型接口。比较于Mini PCI接口，Mini PCI-E接口占用更少的空间。该诊断卡使用Mini PCI-E 接口的下列管脚：PIN-8, PIN-10, PIN-12,PIN-14, PIN-16, PIN-17, PIN-19。当前，由于这部分的管脚定义标准正在形成，所以并非目前所有笔记本主板都支持该接口。经测试，最近的联想，惠普, 东芝，华硕，TCL 等笔记本主板能够支持该接口。对于少数不支持该接口的笔记本主板，该接口将无法正常使用。

三：诊断卡的LPC接口：
LPC 口是主板普遍使用的接口。诊断卡上对该接口的定义是：从左到右，依次是
PIN1-3.3V, PIN2-LFRAME#, PIN3-LAD3, PIN4-LAD2, PIN5-LAD1, PIN6-LAD0, PIN7-GND,
PIN8-LRESET#, PIN9-LCLK, PIN10-3.3V。
主板上通常没有跟该接口相对应的插槽，所以用户需要通过飞线来连接该接口到主板上。一般来说，为方便起见，建议用户通过飞线连接该诊断卡到主板的LPC接口BIOS 上。
下图是LPC BIOS 的管脚定义：PIN2-RST#, PIN13-LAD0, PIN14-LAD1, PIN15-LAD2,PIN16-GND, PIN17-LAD3, PIN23-LFRAME#, PIN25-VCC, PIN31-CLK

笔记本诊断卡（三合一版）使用说明
该笔记本诊断卡支持 Mini PCI， Mini PCI-E, LPC 总线接口。诊断卡工作时，仅需连接到其中的一个接口，剩下的两个接口需连接。该诊断卡使用方便，稳定性好，是笔记本电脑维修的理想工具。

         (特别提示：本诊断卡为技术性产品,需要有一定的理解能力和动手能力,本产品发货前都已经过测试好才发出的.因为笔记本制式太多，使用时不能保证 兼容跑码，如果产生的退货行为来回运费买家自己承担！请各位知悉，介意者勿拍！谢谢合作！)

          温馨提示：跨境电商专供产品，国内自己用的买家慎拍！！这是笔记本用的诊断卡哦，台式机主板不能用哦！！！请看清楚再拍哦！谢谢合作。
