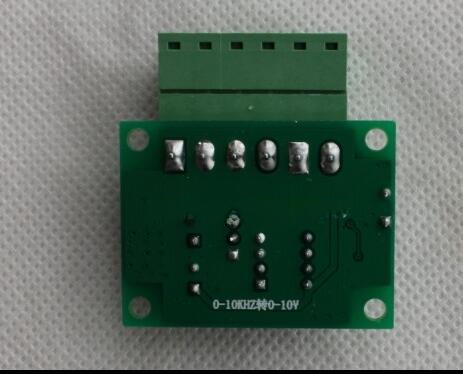

Преобразователь напряжения преобразования частоты 0-10V/5V F/V цифровой в аналоговый гравировальный станок с инверторным интерфейсом

 名称：频率转电压模块   默认发货型号：FV-10K10V，也有其他的对应线性关系的，拍下备注

一、功能与作用:

1、将0到 10KHZ的频率脉冲信号转换成0-10V的模拟电压信号。可以用于PLC与变频器间的接口转换。或运动控制卡与变频器等接口匹配控制场合。可订制其他的对应关系或订制输出0-5V电平的转换器，如0-1KHZ转0-10V 0-200HZ转0-10V等等。基本型号有下面几种,默认型号是FV-10K10V。

型号FV-10K10V:指输入0-10KHZ,输出0-10VDC电压

型号FV-5K10V:指输入0-5KHZ,输出0-10VDC电压

型号FV-3K10V:指输入0-13KHZ,输出0-10VDC电压

型号FV-1K10V:指输入0-1KHZ,输出0-10VDC电压

型号FV-500HZ10V:指输入0-500HZ,输出0-10VDC电压

型号FV-200HZ10V:指输入0-200HZ,输出0-10VDC电压

型号FV-10K5V:指输入0-10KHZ,输出0-5VDC电压

型号FV-5K5V:指输入0-5KHZ,输出0-5VDC电压

型号FV-3K5V:指输入0-3KHZ,输出0-5VDC电压

型号FV-1K5V:指输入0-1KHZ,输出0-5VDC电压

型号FV-500HZ5V:指输入0-500HZ,输出0-5VDC电压

型号FV-200HZ5V:指输入0-200HZ,输出0-5VDC电压

2、输入脉冲电平是5V 12V 24V都可以直接输入，不用串电阻。但是输入信号频率，要维持0.5秒以上。

3、输出电流是5MA

二、使用：

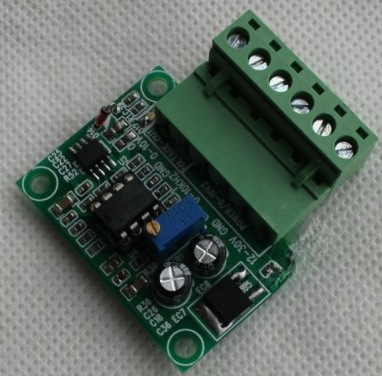

1、板上的多圈电位器是用来校准，频率与电压的对应关系的。

2、输入电源的电压范围为15-30VDC，建议供电电压15-24VDC,

12V电平时,电源不能用12VDC供电,最少要15VDC以上的电源,如果一定需要用12V的电源供电,也可以订制12VDC供电的转换器.

24电平时,电源需要用24VDC供电

3、信号输入端用了光藕隔离。保证了抗干扰能力。

4、如需配PLC用，支持NPN 型的。一定要有地线.

5、如需配编码器用，要求编码器恒速持续转动0.5秒以上.

6、频率电压转换模块，响应时间0.3-0.5秒左右。

7、如果信号输入是涡轮流量等，由于信号匹配的原因，要加一个817光藕与一个电阻才能与流量计匹配到功能正常。

三、标识接线

1、15-30V----电源输入正

2、GND ------电源输入负（公共地线）

3、GND----  --脉冲频率输入负（公共地线）

4、0-10KHZ----脉冲频率输入正

5、GND--------脉冲频率输入负（公共地线）

6、0-10V--   是模拟0-10V电平输出

四、对应关系

1、频率电压转换模块上配的电阻调到中间值 时，频率电压对应的以下关系,100HZ=0.1V,精度是1%，达不到小数点后面2位数，如果对精度要求比较高的场合是不行的。下面是型号FV-10K10V的线性关系,如若是其他型号,比如FV-200HZ10V   那么100HZ=5V  200HZ=10V

0.1V=100HZ

500HZ=0.5V

1KHZ=1V

2KHZ=2V

3KHZ=3V

4KHZ=4V

5KHZ=5V

6KHZ=6V

7KHZ=7V

8KHZ=8V

9KHZ=9V

10KHZ=10V

2、每100HZ频率对应0.1v的 关系。使用时对应关系如果有偏差时，可以调节板上的兰色电位器来校准。

3、出厂时，我们已将F/v电位器调校好一定的对应关系，一般不建议自行调校。
