3,3 P-10v 3.3V5V24VPWM до напряжения 0-10V/цифро-аналоговый/гравировальный станок PLC

名称：PWM转电压模块

本縺接默认发货是型号：3.3P-10V,如需要其他型号，可以拍下备注相关的型号或者联系厂家，谢谢

3.3P-10V：输入3.3V电平的0-100%PWM信号，输出0-10V电压

一、功能与作用:

   1.将0-100%PWM数字信号转换成模拟量信号。

   2.输入数字信号可以是3.3V或5V或24V电平的0-100%PWM信号，

   3.输出模拟量信号可以0-10V电压或者0-5V电压。

   4.根据输入输出信号的不同，有4种产品型号可供选择，型号分别有P-10V; P-5V; 3.3P-10V; 3.3P-5V。

P-10或P-5V型号，输入的PWM信号可以是5V或24V，板子上有跳针直接选择；

订制输入3.3V电平的PWM信号时，24V跳针处是输入3.3V电平.

P-10V：输入5V或24V电平的0-100%PWM信号 ，输出0-10V电压

P-5V： 输入5V或24V电平的0-100%PWM信号，输出0-5V电压

3.3P-10V：输入3.3V电平的0-100%PWM信号，输出0-10V电压

3.3P-5V：输入3.3V电平的0-100%PWM信号，输出0-5V电压

    5.广泛用于PLC；单片机或其它工业控制板的的信号接口切换。

二、参数：

1、PWM信号接收频率范围：100HZ-3KHZ.建议1KHZ-3KHZ.也可订制其它频率的PWM信号。

2、PWM信号输入电平范围：

峰峰值4.5V到10V电平时，跳针插在5V处。该类电平信号主要针对常规的工业控制卡（如MACH3板卡),5V的CPU的接口。,

峰峰值12到24V电平时，跳针插在24V处。该类电平信号主要针对常规的PLC接口

订制的峰峰值3.3V电平时，跳针插在24V处。该类电平信号主要针对3.3V电平的单片机接口。3.3V的电平是要订制。

3、模拟量电压输出参数，下面是以输出0-10V电压来说明

     上电后，没有输入信号时，输出是0V,有输入才有输出。

如果要求第一次上电时，最好做一个校准调试：找一个50%占空比的信号接入到DIN-,DIN+，幅度对应相对的跳针。频率建议在1KHZ-3KHZ，用万用表测量AO,GND两个端口，这时表显示在5.4V左右，调整板上的电位器，使万用表上显示在5.4v.这样就校准了你的脉冲信号与本模块的对应关系。本模块的分辨率在0.1V。输出电流能力10MA。如果占空比的百分比数与电压的关系相反时，可以在MACH3软件里把设置PWM输出的引脚勾选(或叉选）一下STEP LOW,ACTIVE对应脚的复选框即可。

   本款PWM信号 转0-10V的模块，线性度适用通用的场合，如果对线性度要求有很高的，可以看看本店另外一款功能的是不是合适，

频率转电压的（0-10KHZ转0-10V）这款型号FV-10K10V 这款线性度要高些。

电源输入范围：15V-30V.（电源功率要求：大于100MA。），如果需要12V供电的，也可以定制，12V供电的话，就只能是接12V的电源了

 小功率输出.大概是10毫安左右

安装固定：4个M3螺丝孔。

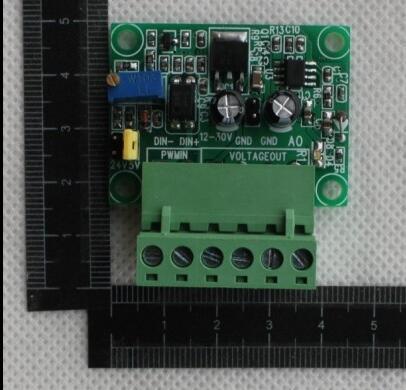

模块的正面有丝印标记，按标识接线即可

标识意义如下：

1、DIN+:PWM信号输入正端。(共阴接法时。这里接PWM信号，共阳接法时，这里接信号端的5V或24V)

2、DIN-:PWM信号输入负端。(共阴接法时。这里接信号端的GND，共阳接法时，这里接PWM信号)

3、15-30V:电源输入正端。

4、GND:电源地线。

5、GND :信号地线。与电源地线GND端口是相通的。

6、AO :模拟量电压（0-10V或0-5V）输出端口。

其它功能：

1.电源有防接反供能。

2.通电后有电源指示灯亮。

3.通过调整板上的电位器，可以匹配校准不同频率的PWM信号脉冲。
