Четырехпортовый контроллер суб-управления (H802RA) WS2812B Magic Color Controller

四口分控(H802RA) WS2812B madrix Art-net 控制器

一、控制器简介
1、H802RA采用标准以太网协议，支持Art-Net协议。

2、四个输出端口,可控制多种LED驱动芯片，支持自动编地址功能。

3、输入网口可直接连接电脑网卡，也可连接脱机和联机主控，还可连接交换机和光电转换器。

4、联机时配套软件为《LED演播软件》或《MADRIX》，脱机配套软件为《LED编制软件》。
二、支持的驱动芯片

DMX512、HDMX；LPD6803、LPD8806、LPD1882、LPD1889、LPD1883、LPD1886；TM1812、TM1809、TM1804、TM1803、TM512、TM1926、TM1913、TM1914、TM1814；UCS6909、UCS6912、UCS1903、UCS1909、UCS1912、UCS512、UCS8904；APA102、APA104、P9813、WS2801、WS2803、WS2811、WS2812、WS2821、SM16716、SM16711、INK1003、LX1003、MY9221、MBI6021、MBI6024、LD1510、LD1512、LD1530、LD1532等。

UCS8904最多控制3200点，其它芯片最多控制4096点。

MY9221、UCS8904、MBI6024为65536级灰度，LPD1886为4096级灰度，MBI6021为1024级灰度，LD15XX只控制256级灰度模式。

三、性能特点
1、四个输出端口，最多控制4096像素点。每个端口最大控制点数为 1024点。
2、支持Art-Net协议，可配合MADRIX软件。
3、可对天微和联芯科的DMX芯片编地址。
4、可用《LED演播软件》设置成中继器、放大器。
5、可联可脱，可以直接连接到电脑网卡，也可以连接到脱机和联机主控。
6、使用灵活，分控可以任意互换，对灯光工程的适应性强。
7、传输距离远，传输信号采用标准以太网协议，标称距离为100米。 可采用分控作为中继，可直接通过光电转换模块，使得传输距离达到25千米以上。

 五、连线示意图联机接电脑, 配套软件为LED演播软件或Madrix.脱机接主控,SD卡控制,配套软件为LED编制软件.

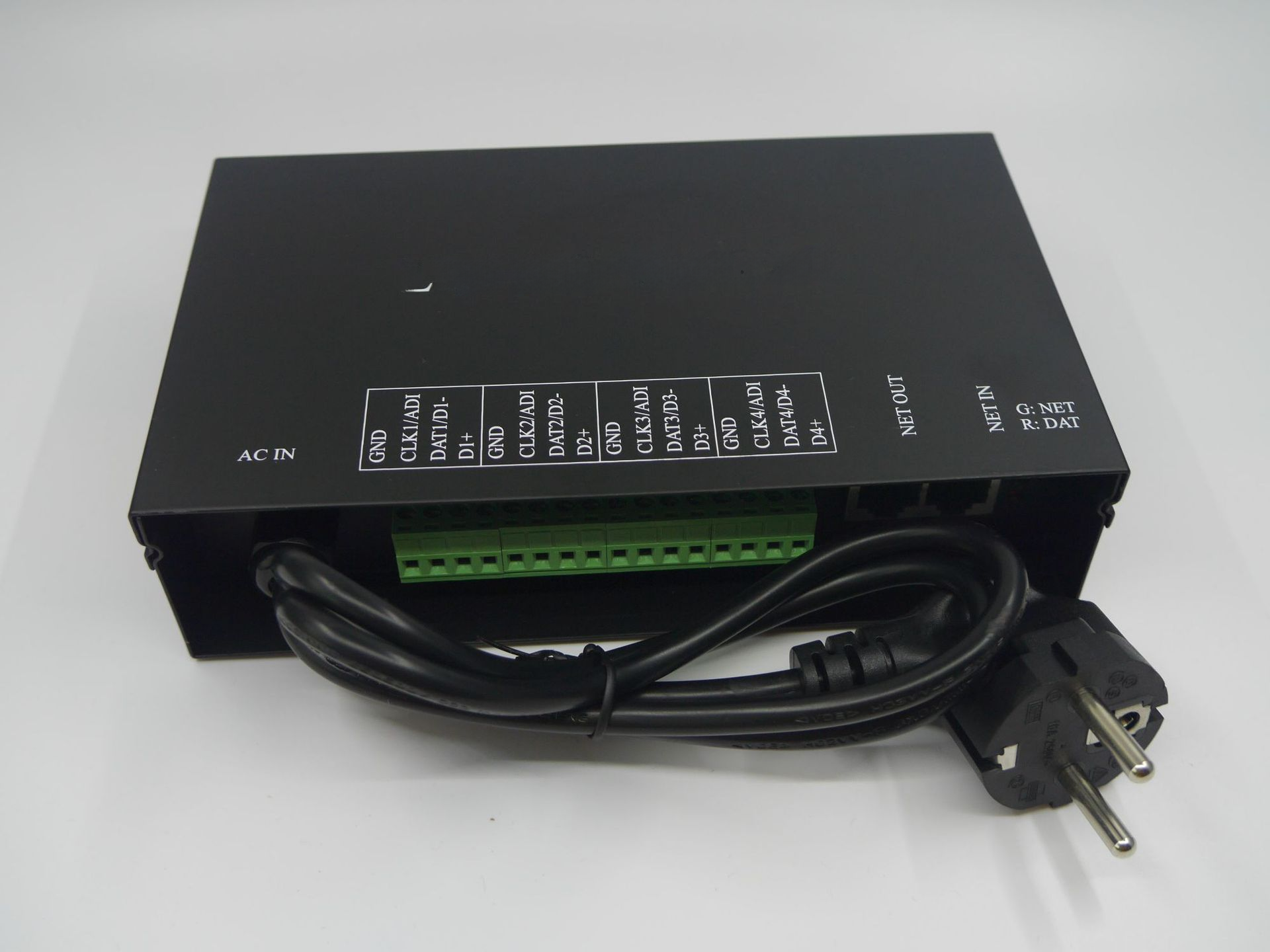

注:主控与分控之间，电脑与分控之间, 相邻分控之间用交叉网线连接.六、指示灯状态绿色指示灯闪烁: 网口有数据输入.红色指示灯闪烁: 四个端口有数据输出.红色灯不亮: 没电.七、端口定义每个端口的接线定义(从上向下): GND, CLK, DAT, D-, D+
双线驱动芯片接：GND  CLK  DAT
DMX512灯具接：GND  D-  D+，若要单线编址，编址线接CLK
一般单线驱动芯片接 GND DAT
特殊的TM1926、TM1913、TM1914、TM1814接：GND D+

输入电压 AC110V或220V(可定制)
功耗 1.3W
带载点数 4096点
重量 1KG
工作温度 -40C°--85C°
外形尺寸 L163 x W155 x H54
纸箱尺寸 L205 x W168 x H69
裸板尺寸 L119 x W47 x H21
