Трансграничный приемопередатчик коротковолнового радио USDX QRP с открытым исходным кодом Приемопередатчик SDR 8-диапазонный USDR

产品优点：

1.有功率和筑波swr指示，这非常重要
2.电池容量大：6000mah！！
3.cw音调可以调整！！
4.cw侧音音量可以调整！
5.采用功率mos管不是bs170！不容易坏！
6.精美铝氧化外壳！

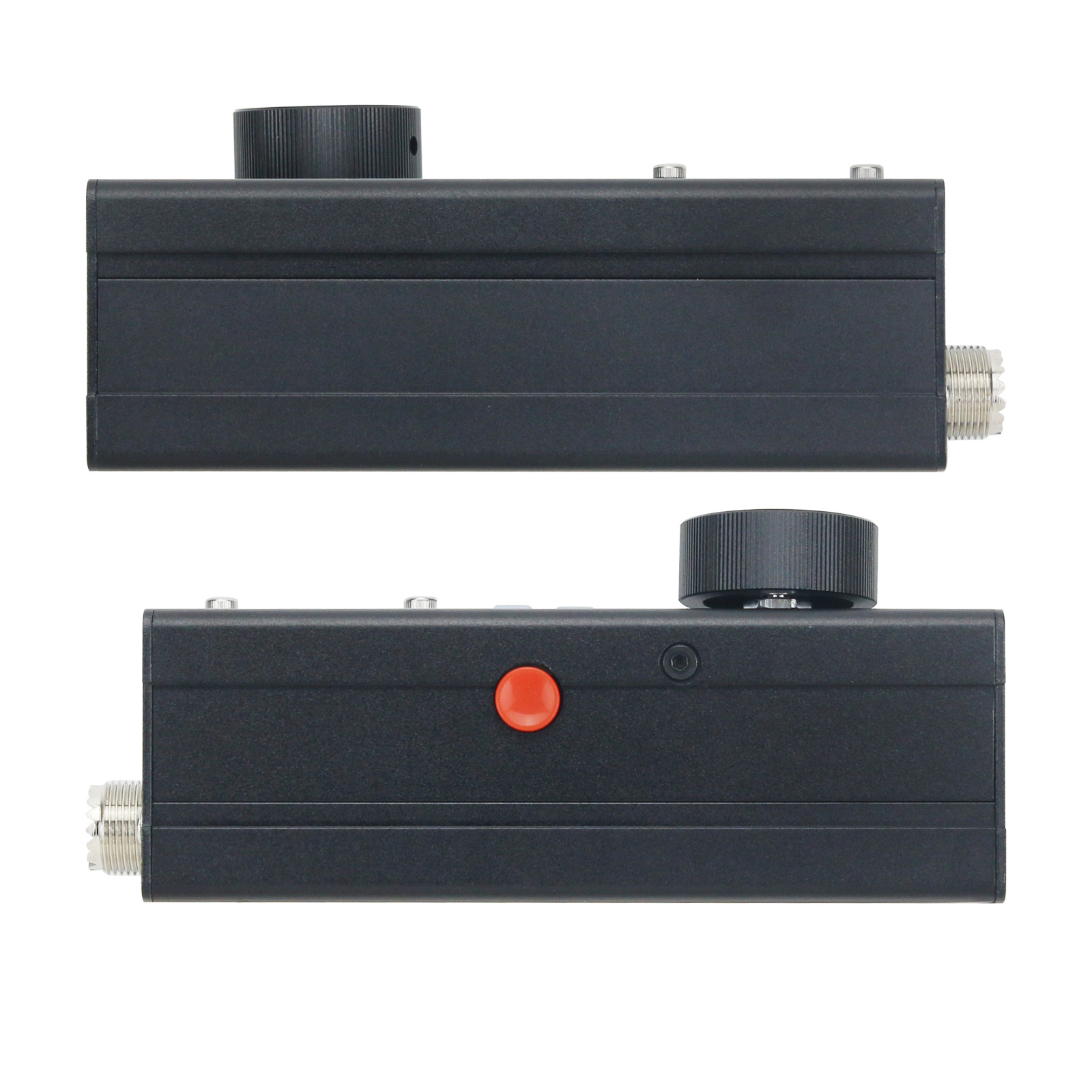

7.侧面ptt！内置mic！可以手持使用！

请知悉！！

软件：
https://github.com/threeme3/QCX-SSB/tree/feature-rx-improved

uSDR迷你 8 波段 SSB/CW QRP 收发器

uSDR/uSDX 是一款袖珍型 8 波段 SSB/CW QRP 收发器，内置锂电池、内置麦克风、PTT 按钮和极低的 RX 电流消耗。它是 SOTA、POTA 或任何其他便携式活动的好伙伴。

产品描述：
这款QRP SSB/CW短波收发器具有1602屏幕，内置电池，配备充电器，内置麦克风，扬声器，可接自动按键，也可CW解码。

产品特征：

 1.  采用IRF系列发射管，经久耐用。

2．可用于连接天线（仪表底座）。

3．铝激光外壳打标，全铝按钮，半透明硅胶按键。

4．原qcx电路大大简化，安装元件减少50%。无需复杂的变压器绕组，也无需布线程序，最具成本效益且易于施工。

（收绿发红）

5：-8 波段。电波数显！最大外接电源13.8v 10w！内置12.6v电池

功能列表：
- 简单、有趣且多功能的 cxp ssb 高频收发器，内置 dsp 和 sdr 功能
-Eer e级驱动ssb发射阶段
- 13.8v电源约10w ssb pep输出
- 滤波器：4000、2500、1700、500、200、100、50hz passband
-滤波器：4000、2500、1700、500、200、100、50hz passband
-dsp功能：控制自动增益（agc）、降噪（nr）、语音触发、语音触发xmit、衰减器rx（att）、tx噪声门、tx驱动控制、音量控制、dbm/s-meter
- Ssb反向边带/载波抑制传输：优于-45dbc，imd3（双音）-33dbc，接收：优于-50dbc
-多频段支持，在160m-10m频率范围内连续可调（损失20khz性能）..99mhz
- 开源固件，内置于ide；允许实验，可以添加新功能，可以通过github分享贡献，软件复杂度：2000行代码

-基于V的软件可以用于快速完整的流氓操作（qsk和semi-qsk），或者在数字模式下辅助执行（没有cat 或 ptt 接口）用于 rx/tx 开关，带 tx/pa 延迟控制 外部 ptt 输出-简单的安装和修改，8 个组件更改和 8 条线

-轻巧、低成本的收发器：得益于eer电子液位发射器，它具有高功率效率（无需庞大的散热器）和简单的设计（无需复杂的平衡线性功率放大器）
-SSB发射器相位完全基于数字和软件：控制si5351 PLL的相位（通过超过800kbit/s的小的i2c频率变化）和PA的幅度（通过从pwm到pwm）来测试麦克风输入并重建SSB信号。关键整形电路PA）

-全数字和基于软件的SDR接收器级（可选）：从正交采样检测器数字混频器对I/Q信号（复数）进行采样，并在其中执行90度相移（希尔伯变换）软件并通过添加删除边带

-三个独立于前置接收器的可切换模拟调控器

0db、-13db、-20db、-33db、-53db、-60db、-73db

-Mds 接收器噪声水平：-135dbm (200hz bw) at 28mhz

-前置接收器选择性：陡峭的频率调整 -45db/十次滚降 +/- 2khz

-阻塞动态范围：20khz 偏移 123db，2khz 偏移 78db

-CW 解码器，直/抑扬格-a /b 键控 -Vfo a/b + rit 和分频，以及通过 i2c-Cat 支持（TS480 子集）切换带有滤波器的相应继电器，可以通过CAT流式传输音频、按键和显示文本

- 这可能是最经济、最容易构建的独立 sdr/ssb 收发器。更大的简化简化了原来的qcx电路（即安装元件减少50%，安装元件减少50%，不需要复杂的变压器绕组，不需要对线程序），通用性更强.

端口介绍：

-Charging：内置锂电池充电口，只能使用附带的充电器！禁止使用其他充电器！

-Switch：关闭，Bat：内置电池供电，13.8：外接电源

-DC13.8v/3a：外接电源接口

-Key：自动键体连接（a、b、单键）

-Pa：外接功放，ptt信号

-Mic：外置麦克风接口

-Uart：串行通讯（TS-480兼容指令）

-Spk：外部扬声器

包装清单

1*主机

1*手咪

1*电源
